波紋補償器的性能實驗
發布時間：2018/3/7 9:54:16 瀏覽次數： 來源：http://glory-edu.com 最后編輯：2018/3/7 9:54:16

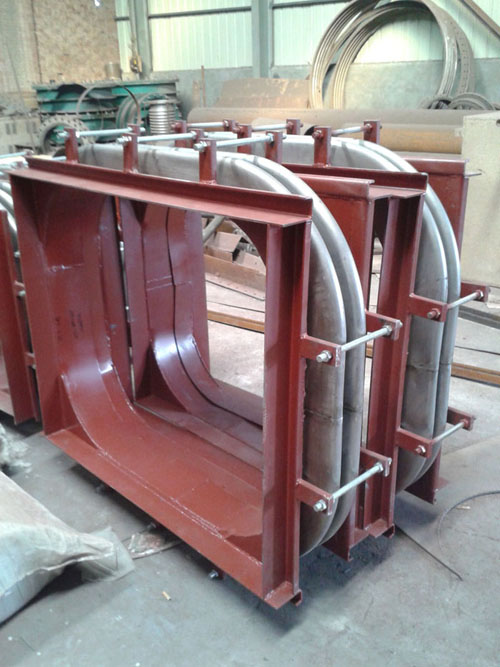

波紋補償器的性能試驗：
波紋補償器的性能試驗包括:剛度試驗、穩定性試驗、疲勞試驗、屈服破裂試驗、振動試驗、沖擊試驗、高溫疲勞試驗等。涉及波紋補償器性能試驗的標準主要有:EJMA、 ASME B31.3、rOCT27036、OCTB5.5588、
TO)CT28697等。
a)EJMA:給出了穩定性試驗、疲勞試驗、屈服破裂試驗方法,并給出了波紋補償器失效的判定方法。給出了高溫疲勞試驗對試驗件、波紋管應力范圍、保溫(最大位移)時間的要求及數據處理方法。
b) ASME B31.3:對于不是成形態奧氏體不銹鋼的波紋波紋補償器,給出了疲勞分析方法;規定了確定此類波紋補償器疲勞設計公式所需的疲勞試驗件的數量、應力范圍及數據處理方法
c)rOCT27036:給出了補償器的軸向橫向和角位移剛度試驗方法。
d)rOCT28697:該標準的名稱是“波紋管補償器和密封件試驗大綱和方法一般要求”,給出了多項波紋管性能試驗方法和試驗裝置。
①剛度試驗:對軸向剛度、橫向剛度、彎曲剛度的測量方法和邊界條件提出了要求,并給出了試驗次數和數據處理方法。
②疲勞試驗:對軸向型、直管壓力平衡型、鉸鏈型、拉杄型、柔性杄等多種結構形式的補償器模擬實際變形條件進行的疲勞試驗,給出了試驗方法和判定準則(N≥1.5
③振動試驗:給出了振動試驗的振動形式、頻率范圍、振動加速度、每個頻帶的掃描時間的要求
④沖擊試驗:對沖擊加速度、脈沖持續時間、沖擊作用次數及沖擊試驗的邊界條件做出了規定。
由上述介紹可以看出,各標準因使用對象不同,對試驗方法和要求各有側重。其中EJMA給出的高溫疲勞試驗方法,為處于蠕變溫度范圍內工作的波紋管的疲勞設計方法的確定給出了依據。ASMEB31.3為非成形態奧氏體不銹鋼的疲勞設計方法的確定給出了依據。IO)CT28697對各種結構形式的補償器、模擬實際變形條件,給出了各種性能試驗試驗方法和試驗裝置。
